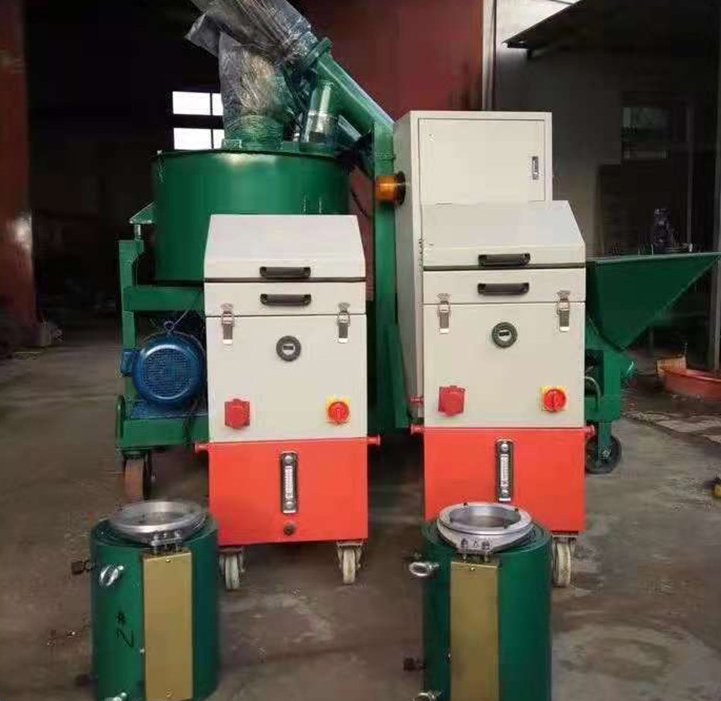

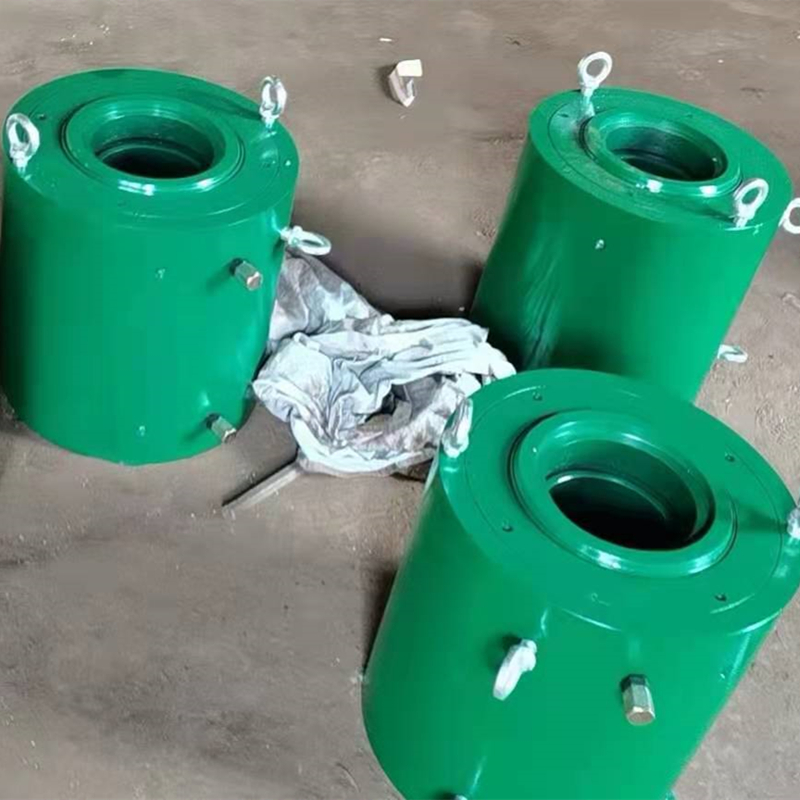

穿心式千斤顶，主要用于群锚整体张拉。该千斤顶操作简单，性能可靠，并最大节约钢绞线。千斤顶主要配合预应力锚具及张拉设备等产品运用于桥梁等工程建设中。

　　穿心式千斤顶是利用双液压缸张拉预应力筋和顶压锚具的双作用千斤顶。穿心式千斤顶适用于张拉带

　　其工作原理是：张拉预应力筋时，张拉缸油嘴进油、顶压缸油嘴回油，顶压油缸、连接套和撑套连成一体右移顶住锚环；张拉油缸、端盖螺母及堵头和穿心套连成一体带动工具锚左移张拉预应力筋；顶压锚固时，在保持张拉力稳定的条件下，顶压缸油嘴进油，顶压活塞、保护套和顶压头连成一体右移将夹片强力顶入锚环内；此时张拉缸油嘴回油、顶压缸油嘴进油、张拉缸液压回程。最后，张拉缸、顶压缸油嘴同时回油，顶压活塞在弹簧力作用下回程复位。

　　大跨度结构、长钢丝束等引伸量大者，用穿心式千斤顶为宜。
